RX-7 FD3S ABS警告点灯 修理
category: ロータリー | author: SoftRacy
メンテナンスでお預かりしたRX-7

ご依頼でABSの修理を承りました
以前より時々点灯しては消えるを繰り返しいよいよ点灯したまま
消えなくなったそうです


ABSセンサーの断線などよくある故障なので恐らくそのあたり
だろうと思っていましたが
診断機を通してみると見たことの無いコードが。
油圧ユニットの内部に故障があるようで・・・

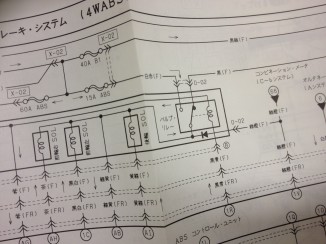

配線図をもとに内部の回路を点検するも異常がみられず

あとはコントロールユニットの故障か??

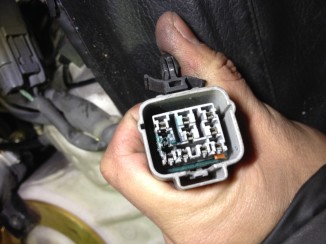

と、エンジンルーム内の配線の中継コネクターを外すと・・


中段左端

浸水により緑色に変色した粉が・・・

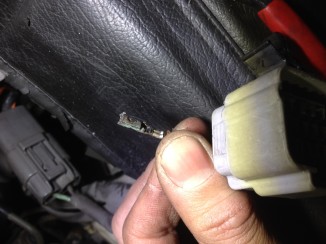

コネクターから端子を引き抜くと

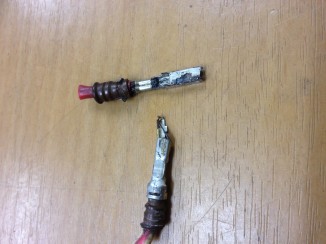

腐食が酷くポッキリ・・・

微小な腐食なら清掃で修整可能ですが
今回はボロボロになっていたので端子を切り落とし新しいものを作り直しました

エンジンルーム内のコネクターは基本的に防水加工されているので
通常使用では水が入ることはほとんどありません。
しかし穴あきのエアロボンネットなどでエンジンルームに水が入りやすい環境で
長期的に風雨にさらされると電装部品に思わぬ故障が発生する
場合もありますので注意が必要かと思います
                        的場
